XRD(X-Ray Diffractometer) Software 의 사용자 Manuals
Windows 95, 98, ME, NT, 2000, XP
X-Ray Diffractometer (XRD)용 Control & Measurement Softwares - XRD2000
Rigaku Model

아래의 기기 사진을 Click 하시면 해당 Model 의 사용자 Manual 이 Download 됩니다.
기기설명

XRD2000 Software 의 기능 설명

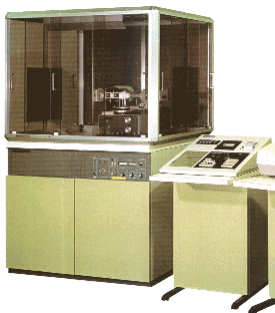

RAD-A 용 XRD2000 Software 의 Operation Manual (워드패드)
D/Max-A
(RAD-A)
이 Model은 Comouter가 보급되기 전인 1983년 이전것으로서, Computer가 별도로 없이 Control Unit가 있어서 사용자가 버튼으로 입력한 조건으로 측정을 하며, X-Ray Generator도 사용자가 Manual로 조정하여 KV, mA를 설정하여 사용한다.
또한, 측정결과를 출력하는 방법이 Chart Recorder로 나오므로 현재의 Digital 시대에는 맞지 않는다.

그러나, Control Unit의 개조를 하고 당사의 XRD2000 Software를 사용하면 Computer에 의하여 측정을 할 수 있으며, Windows 환경을 사용하므로 측정중에도 Data Processing 및 정성분석, 정량분석 등 기타의 모든 응용 Software들을 사용할 수 있다.

Windows 의 장점을 마음껏 누리십시오.

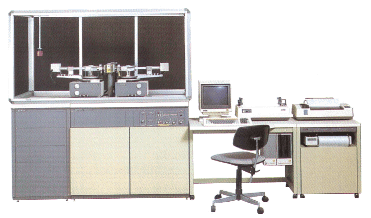

RAD-B 용 XRD2000 Software 의 Operation Manual (워드패드)
D/Max-B
(RAD-B)

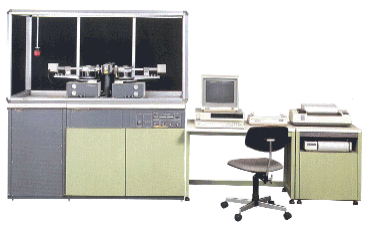

RAD-C 용 XRD2000 Software 의 Operation Manual (워드패드)
D/Max-C
(RAD-C)
1983년 부터 Computer가 보급되기 시작하면서 1990년대 초반까지, 여러가지 Coumputer들을 연결하여 사용하면서 많은 발전에 발전을 이루었다.
초창기 4bit Computer 부터 시작하여 32bit Coumputer 까지 발전 하면서 Software도 많은 변화가 있었으나, IBM-PC AT 용 이전까지는 일본의 PC(CASIO FP6000, FP7000)를 이용하는 관계로 측정 Data의 호환성이 문제되었다.
마지막 단계에서는MS-DOS Version 의 Software를 사용하였으나 측정시간이 오래 소요되는 동안에 이전의 Data를 처리하거나 Print 하는 것을 동시에 하지 못하는 DOS Version 의 한계에 이르러 막을 내렸으나 아직도 사용하고 있다.

그러나, XRD2000 Software를 사용하면 Windows 가 탑재된 Computer에 의하여 측정을 할 수 있으며, Windows 환경을 사용하므로 측정중에도 Data Processing 및 정성분석, 정량분석 등 기타의 모든 응용 Software들을 사용할 수 있다.

초창기 Model이 아니면, Goniometer 뿐만 아니라 X-Ray Generator 까지도 Computer에 의하여 자동으로 Control 할 수 있다.

D/Max-1000 용 XRD2000 Software 의 Operation Manual (워드패드)
D/Max-1000
(RINT-1000)

D/Max-2000 용 XRD2000 Software 의 Operation Manual (워드패드)
D/Max-2000
(RINT-2000)
1990년대 초반의 초창기 Model은 MS-DOS Version 의 Software 를 사용하였으나, UNIX를 사용하는 Workstation Computer 로 바뀌어 지금까지 생산 판매되고 있는 Model로서, 1000만원대를 호가하는 고가의 Computer 이고 일반 사용자가 많이 없고, Windows 95/98, Windows NT 등이 알려지고 PC 가격, 성능이 만족할 만큼 변화 하면서 Windows용 Software 를 대부분의 사용자가 원하는 실정이다.

이 Software를 사용하면 Windows를 사용하므로 측정중에도 Data Processing 및 정성분석, 정량분석 등 기타의 모든 응용 Software들을 사용할 수 있으며 속도면, 기능면에서 Workstation 보다 더 월등하다.

X-Ray Diffractometer (XRD)에서 얻어진 Data 처리 및 Application Softwares
Software 종류
설명
Standard Data Processing Software Manual - XProcess
지금보기

총 38 페이지
위의 XRD2000 Software를 사용하여 얻어진 Data를 처리하는 Software 이다.

D/Max-C(RAD-C) MS-DOS Version 에서 측정된 Raw Data(Binary Data) 를 변환하지 않고 직접 읽어 들여서 처리가 가능하다.

D/Max-1000(RINT-1000) 또는 D/Max-2000(RINT-2000) 에서 측정된 Raw Data를 Binary->ASCII Conversion 한 후의 Data 들을 읽어서 처리도 가능하다.

새로운 Version 은 Simens 및 Phillips 장비의 Raw Data 도 읽어 들여 처리가 가능하다.

Smoothing, Background 제거, Ka12 분리, Peak Search 및 각 Data의 Printout 그리고 Raw Data 및 처리한 Data 의 ASCII File로 변환하여 *.TXT File로 만드는 기능들이 있다.
Qualitative Analysis Software Manual -XProcess
지금보기

총 24 페이지
정성분석 Software.

위의 Standard Data Processing Software 기능을 모두 포함하고 있으며, JCPDS Data (ICDD PDF) File 을 Hanawalt Method 로 Search 하여 시료속에 포함되어 있는 각각의 구성성분을 알아내는 Software 이다.

예를들면, 시료가 Al2O3, SiO2 (두성분 모두 흰색의 Powder 임) 로 구성되어 있을때 어느 Peak가 어느 성분으로부터 나오는 Peak 인지를 찾아낸다.
Multiple
Peak
Separation
여러개의 Peak가 한곳에 겹쳐 나타날 경우 각각의 Peak 분리하는 Software 이다.

아울러 결정화도(Crystallinty) 값의 계산도 가능하다.

*** Software 는 완성되었지만 Manual이 아직 완성되지 않았읍니다. ***
Quantitative
Analysis
정량분석 Software

예를들면, Fe2O3+FeO 혼합물의 경우 각성분별(Fe2O3 및 FeO) 함유량 계산한다.
일반적인 원소분석 및 XRF 등 에서는 Fe(철)의 양 및 O(산소)의 양 만을 알아낼 수 있지만 XRD와 이 Software를 이용하면 각성분을 화합물 형태의 양으로 알 수 있다.

*** Software 는 완성되었지만 Manual이 아직 완성되지 않았읍니다. ***
